Toyota Corolla Cross: Pulizia delle bocchette di aerazione della batteria ibrida (batteria di trazione)

Toyota Corolla Cross (2022-2025) Manuale del proprietario / Manutenzione e cura / Pulizia delle bocchette di aerazione della batteria ibrida (batteria di trazione)

Per evitare di influire sul risparmio di carburante, ispezionare visivamente la bocchetta di aerazione della batteria ibrida (batteria di trazione) periodicamente alla ricerca di intasamenti. Se sono presenti polvere o intasamenti o se "Manutenz. neces. per componenti raffred. batteria di trazione Cons. manuale utente" è visualizzato sul display multifunzione, pulire la bocchetta di aerazione utilizzando le procedure seguenti:

■ La manutenzione programmata delle bocchette di aerazione è necessaria quando

In alcune situazioni, ad esempio quando il veicolo viene utilizzato frequentemente o in presenza di traffico intenso o in zone polverose, potrebbe essere necessario pulire le bocchette di aerazione con maggiore regolarità.

Per informazioni dettagliate, fare riferimento a "Libretto di Assistenza Toyota" o "Libretto Garanzia Toyota".

■ Pulizia della bocchetta di aerazione

La manipolazione non corretta del coperchio e del filtro della bocchetta di aerazione potrebbe danneggiarli. In caso di dubbi sulla pulizia del filtro, contattare un qualsiasi concessionario autorizzato Toyota o officina Toyota, o un'altra officina affidabile.

NOTA

■ Se "Manutenz. neces. per componenti raffred. batteria di trazione Cons. manuale utente" viene visualizzato sul display multifunzione

Pulire la bocchetta di aerazione immediatamente.

Se si guida continuamente il veicolo con il messaggio di avvertimento visualizzato, potrebbe verificarsi un malfunzionamento oppure la limitazione della potenza della batteria ibrida (batteria di trazione).

Procedura di pulizia

1. Portare l'interruttore power in posizione off.

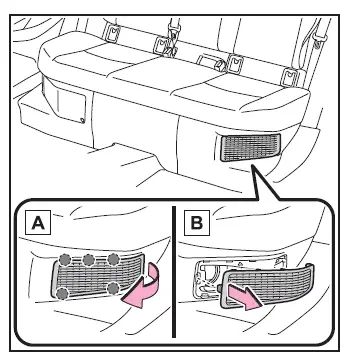

2. Rimuovere il coperchio della bocchetta di aerazione.

Toyota Corolla Cross - Pulizia delle bocchette di aerazione della batteria ibrida (batteria di trazione)

  1. Tirare il coperchio come mostrato nell'illustrazione per liberare i 5 fermi, a partire da quello nell'angolo in alto a destra.
  2. Tirare il coperchio verso la parte anteriore del veicolo per rimuoverlo.

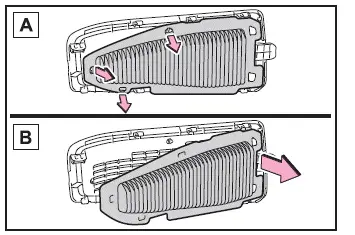

3. Rimuovere il filtro dal coperchio della bocchette di aerazione.

Se si è accumulata polvere sul coperchio della bocchette di aerazione, rimuoverla con un aspirapolvere, ecc.

Toyota Corolla Cross - Pulizia delle bocchette di aerazione della batteria ibrida (batteria di trazione)

  1. Sganciare i fermi come mostrato nell'illustrazione.
  2. Rimuovere il filtro dal coperchio.

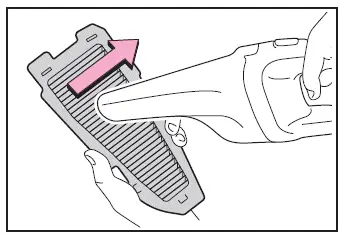

4. Rimuovere la polvere e la sabbia dal filtro.

Utilizzando un aspirapolvere, ecc., aspirare la polvere e la sabbia dal filtro muovendo leggermente la bocchetta dell'aspirapolvere lungo le pieghe.

Toyota Corolla Cross - Pulizia delle bocchette di aerazione della batteria ibrida (batteria di trazione)

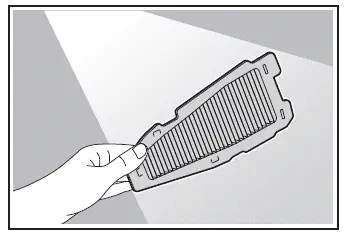

5. Tenere il filtro alla luce e controllare che non sia intasato.

Se non è possibile rimuovere completamente la polvere o la sabbia, contattare un qualsiasi concessionario autorizzato Toyota o officina Toyota, o un'altra officina affidabile.

Toyota Corolla Cross - Pulizia delle bocchette di aerazione della batteria ibrida (batteria di trazione)

6. Installare il filtro nella posizione originale, quindi installare il coperchio della bocchetta di aerazione.

Se "Manutenz. neces. per componenti raffred. batteria di trazione Cons. manuale utente" è comparso sul display multifunzione

7. Avviare il sistema ibrido e controllare che il messaggio di avvertimento non sia più visualizzato.

Potrebbe essere necessario guidare il veicolo per circa 20 minuti prima che il messaggio di avvertimento venga visualizzato di nuovo e poi scompaia.

Se il messaggio di avvertimento continua a essere visualizzato tempo dopo, fare ispezionare il veicolo da un qualsiasi concessionario autorizzato Toyota o officina Toyota, o un'altra officina affidabile.

■ Se non è possibile rimuovere la polvere o la sabbia dal filtro

Si consiglia di utilizzare un aspirapolvere con spazzole in plastica.

AVVISO

■ Quando si pulisce la bocchetta di aerazione

  • Non utilizzare acqua o altri liquidi per pulire la bocchetta di aerazione. Se la batteria ibrida (batteria di trazione) o altri componenti vengono a contatto con acqua, può verificarsi un malfunzionamento o un incendio.
  • Prima di pulire la bocchetta di aerazione, accertarsi di portare l'interruttore power su off per arrestare il sistema ibrido.
  • Non inserire una mano o una gamba nella bocchetta di aerazione. Se questa rimane intrappolata nella ventola di raffreddamento o tocca un componente ad alta tensione, possono derivarne scosse elettriche e lesioni gravi o mortali.

NOTA

■ Quando si pulisce la bocchetta di aerazione

Non utilizzare sistemi ad aria compressa, ecc. La polvere potrebbe essere soffiata fuori, con la possibilità di causare un malfunzionamento oppure la limitazione della potenza della batteria ibrida (batteria di trazione).

Toyota Corolla Cross - Pulizia delle bocchette di aerazione della batteria ibrida (batteria di trazione)

■ Per evitare danni al veicolo

Adottare le seguenti precauzioni:

  • Non lasciare che liquidi o corpi estranei entrino nella bocchetta di aerazione.
  • Fare attenzione a reinstallare il filtro e il coperchio nelle relative posizioni originali dopo la pulizia.
  • Non installare nulla sulla bocchetta di aerazione, fatta eccezione per il filtro corretto per il veicolo posseduto, oppure utilizzare il veicolo senza il filtro installato.

■ Per evitare danni al filtro

Adottare le seguenti precauzioni. Se il filtro è danneggiato, farlo sostituire con un nuovo filtro da un qualsiasi concessionario autorizzato Toyota o officina Toyota, o un'altra officina affidabile.

  • Non utilizzare sistemi ad aria compressa, ecc.
  • Non premere forte con l'aspirapolvere, ecc. contro il filtro.
  • Non utilizzare spazzole dure, ad esempio in metallo.
  • Non rompere le pieghe del filtro.
