Toyota Corolla Cross: Controllo e sostituzione dei fusibili

Se uno qualsiasi dei componenti elettrici non funziona, potrebbe essersi bruciato un fusibile. In tal caso, controllare e sostituire i fusibili secondo necessità.

Controllo e sostituzione dei fusibili

1. Portare l'interruttore power in posizione off.

2. Aprire la copertura della scatola fusibili e il coperchio della batteria a 12 Volt.

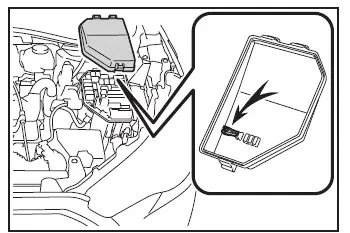

Vano motore

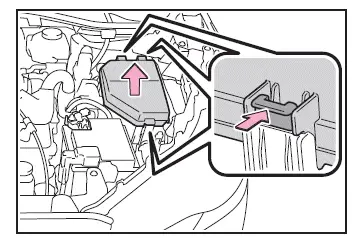

Premere all'interno le linguette e sollevare lo sportello.

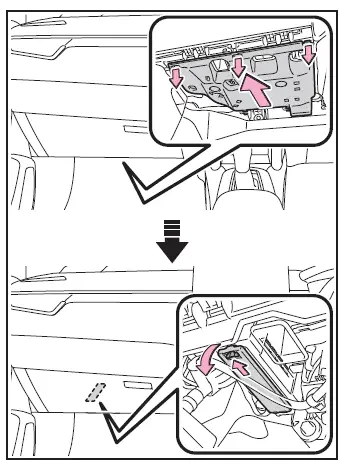

Sotto la plancia del lato guidatore (veicoli con guida a sinistra)

Rimuovere lo sportello.

Assicurarsi di spingere il fermo quando si rimuove/rimonta lo sportello.

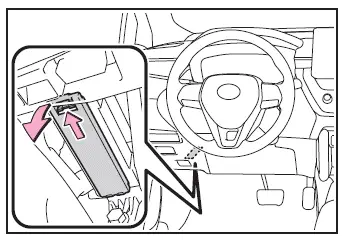

Sotto la plancia del lato passeggero (veicoli con guida a destra)

Sotto la plancia dal lato passeggero

Rimuovere il coperchio e poi rimuovere lo sportello.

Assicurarsi di spingere il fermo quando si rimuove/rimonta lo sportello.

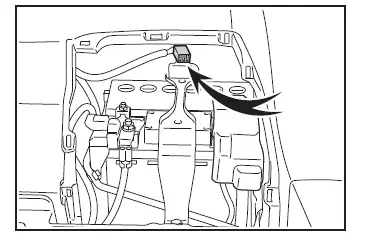

Vano bagagli (motore M20A-FXS)

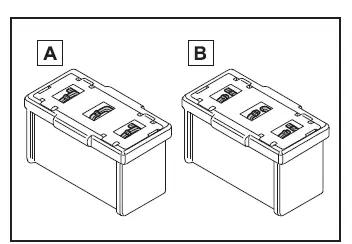

Aprire il tappetino del pianale e il coperchio della batteria a 12 Volt.

3. Rimuovere il fusibile con l'estrattore.

Solo i fusibili di tipo A possono essere rimossi utilizzando l'estrattore.

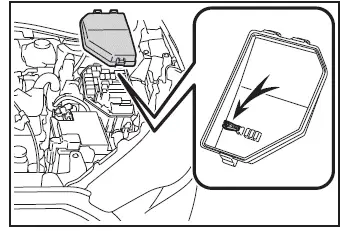

Motore 2ZR-FXE

Motore M20A-FXS

4. Controllare se il fusibile è bruciato.

Sostituire il fusibile bruciato con un nuovo fusibile di amperaggio nominale adeguato.

L'amperaggio nominale è indicato sul coperchio della scatola fusibili.

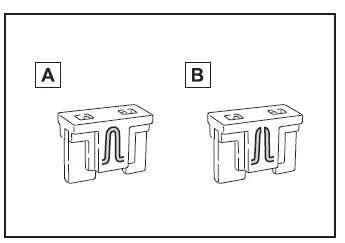

Tipo A

1. Fusibile normale
2. Fusibile bruciato

Tipo B

1. Fusibile normale
2. Fusibile bruciato

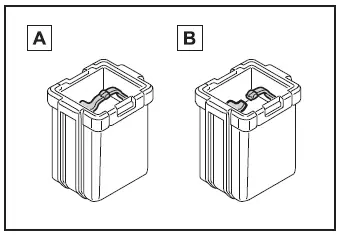

Tipo C

1. Fusibile normale
2. Fusibile bruciato

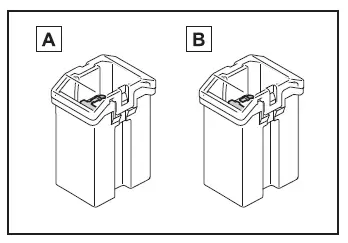

Tipo D

1. Fusibile normale
2. Fusibile bruciato

■ Dopo la sostituzione di un fusibile

• Prima di montare lo sportello, verificare che la linguetta sia inserita saldamente.
• Se le luci non si accendono nemmeno dopo aver sostituito il fusibile, potrebbe essere necessario sostituire una lampadina.
• Se il fusibile sostituito si brucia ancora, fare ispezionare il veicolo da un qualsiasi concessionario autorizzato Toyota o officina Toyota, o un'altra officina affidabile.

■ Se è presente un sovraccarico in un circuito

I fusibili sono progettati in modo tale da bruciare per evitare il danneggiamento dell'intero cablaggio elettrico.

■ Quando si sostituiscono le lampadine

Toyota raccomanda di utilizzare prodotti originali Toyota progettati per questo veicolo.

Poiché alcune lampadine sono collegate a circuiti progettati per evitare sovraccarichi, parti non originali o parti non specifiche per il presente veicolo potrebbero risultare non utilizzabili.

AVVISO

■ Per evitare guasti del sistema e l'incendio del veicolo

Adottare le seguenti precauzioni.

La mancata osservanza potrebbe causare danni al veicolo ed, eventualmente, un incendio o lesioni.

• Non utilizzare mai un fusibile con amperaggio nominale superiore a quello prescritto, né utilizzare altri oggetti al posto del fusibile.
• Utilizzare sempre fusibili originali Toyota o equivalenti.

  Non sostituire mai un fusibile con un cavo, neanche come soluzione temporanea.

• Non modificare i fusibili o le scatole dei fusibili.

NOTA

■ Prima della sostituzione dei fusibili

Fare determinare e riparare la causa del sovraccarico elettrico da un qualsiasi concessionario autorizzato Toyota o officina Toyota, o un'altra officina affidabile, il più presto possibile.
