Toyota Corolla Cross: Apertura/chiusura del portellone posteriore (veicoli senza portellone posteriore elettrico)

■ Apertura del portellone posteriore

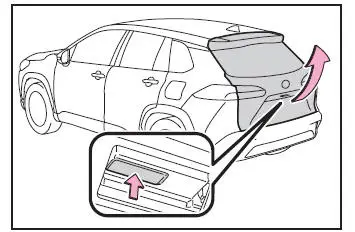

Sollevare il portellone posteriore mentre si spinge verso l'alto l'apposito interruttore del dispositivo di apertura.

Il portellone posteriore non può essere chiuso subito dopo aver premuto l'interruttore del dispositivo di apertura portellone posteriore.

■ Chiusura del portellone posteriore

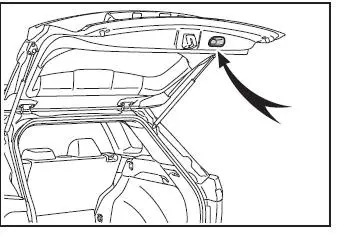

Abbassare il portellone posteriore servendosi della relativa maniglia, quindi spingerlo dall'esterno per chiuderlo.

Fare attenzione a non tirare il portellone posteriore di lato quando si utilizza una maniglia.

■ Luce vano bagagli

• La luce vano bagagli si accende quando il portellone posteriore viene aperto.
• Se la luce vano bagagli rimane accesa quando l'interruttore power viene portato in posizione off, si spegnerà automaticamente dopo 20 minuti.

NOTA

■ Molle a gas del portellone posteriore

Il portellone posteriore è munito di molle a gas che lo mantengono in posizione.

Adottare le seguenti precauzioni. La mancata osservanza potrebbe provocare il danneggiamento e il conseguente malfunzionamento delle molle a gas del portellone posteriore.

• Non applicare oggetti estranei come etichette, fogli di plastica o adesivi sullo stelo della molla a gas del portellone.

• Non toccare lo stelo della molla a gas con guanti o altri oggetti in tessuto.
• Non applicare al portellone posteriore accessori diversi da quelli originali Toyota.
• Non mettere la mano sulla molla a gas né esercitarvi forze laterali.

Apertura/chiusura del portellone posteriore (veicoli con portellone posteriore elettrico)

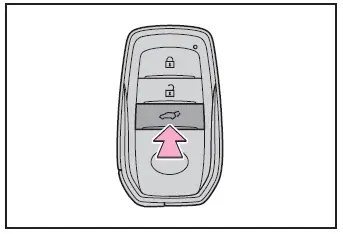

■ Apertura/chiusura del portellone posteriore mediante il radiocomando a distanza

Premere e tenere premuto l'interruttore.

Se si preme l'interruttore mentre il portellone posteriore si sta aprendo/chiudendo, l'operazione si interromperà. Tenendo premuto di nuovo l'interruttore, il portellone posteriore si muoverà nella direzione opposta.

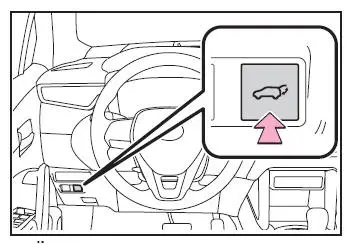

■ Apertura/chiusura del portellone mediante l'interruttore portellone posteriore elettrico sulla plancia

Premere e tenere premuto l'interruttore.

Sbloccare il portellone posteriore prima di azionarlo.

Se si preme l'interruttore mentre il portellone posteriore si sta aprendo/chiudendo, l'operazione si interromperà. Tenendo premuto di nuovo l'interruttore, il portellone posteriore si muoverà nella direzione opposta.

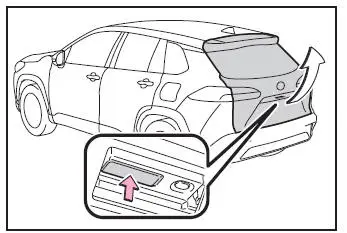

■ Apertura del portellone posteriore utilizzando il relativo interruttore del dispositivo di apertura

Quando il portellone posteriore è sbloccato: Premere l'interruttore del dispositivo di apertura del portellone posteriore.

Quando il portellone posteriore è bloccato: Quando si ha con sé la chiave elettronica, premere l'interruttore del dispositivo di apertura del portellone posteriore.

Se si preme l'interruttore mentre il portellone posteriore si sta aprendo/chiudendo, l'operazione si interromperà. Se si preme di nuovo l'interruttore, il portellone posteriore si aprirà.

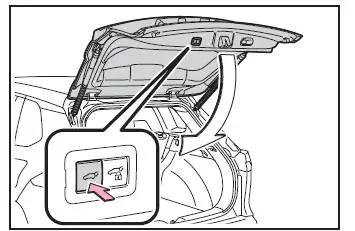

■ Apertura/chiusura del portellone mediante l'interruttore portellone posteriore elettrico sul portellone stesso

Premere l'interruttore.

Se si preme l'interruttore mentre il portellone posteriore si sta aprendo/chiudendo, l'operazione si interromperà. Se si preme di nuovo l'interruttore, il portellone posteriore si muoverà nella direzione opposta.

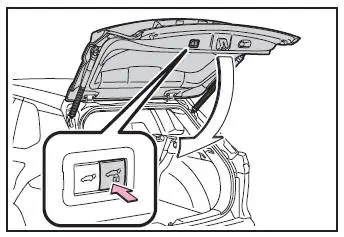

■ Chiusura del portellone posteriore e blocco di tutte le porte mediante l'interruttore di blocco sul portellone posteriore

Premere l'interruttore.

Suonerà un cicalino dal suono diverso da quello della normale operazione di chiusura del portellone posteriore elettrico e il portellone posteriore inizierà a chiudersi automaticamente. Quando il portellone posteriore è chiuso, tutte le porte si bloccano contemporaneamente e i segnali di funzionamento indicano che tutte le porte sono state bloccate.

Se si preme l'interruttore mentre il portellone posteriore elettrico si sta chiudendo, l'operazione si interromperà.

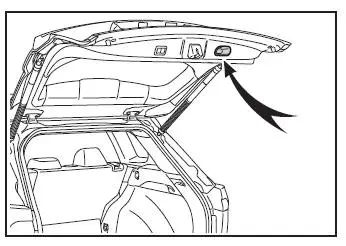

■ Chiusura del portellone posteriore mediante la maniglia del portellone posteriore

Abbassare il portellone posteriore servendosi della relativa maniglia, quindi suona un cicalino e il portellone posteriore si chiude automaticamente.

■ Dispositivo di chiusura del portellone posteriore

Nel caso in cui il portellone posteriore fosse lasciato leggermente aperto, il dispositivo di chiusura del portellone posteriore lo chiuderà automaticamente fino alla posizione di chiusura completa.

• Il dispositivo di chiusura del portellone posteriore è in grado di funzionare in qualsiasi modalità dell'interruttore power.
• Il portellone posteriore può essere aperto mediante l'interruttore del dispositivo di apertura del portellone posteriore anche se il dispositivo di chiusura del portellone posteriore è in funzione.

■ Condizioni di funzionamento del portellone posteriore elettrico

Se le seguenti condizioni sono soddisfatte, il portellone posteriore elettrico può essere aperto e chiuso automaticamente.

• Quando il sistema del portellone posteriore elettrico è attivato.
• Quando l'interruttore power è su ON, deve essere soddisfatta una delle condizioni seguenti oltre alle condizioni sopra riportate:
  • Il freno di stazionamento è inserito.
  • Il pedale freno è stato premuto.
  • La leva del cambio è in P.

■ Funzionamento del portellone posteriore elettrico

• Quando il portellone posteriore elettrico è disattivato, il portellone posteriore elettrico non è operativo ma può essere aperto e chiuso manualmente.
• Quando il portellone posteriore elettrico si sta aprendo/chiudendo, se incontra ostacoli l'operazione viene interrotta.

■ Funzione chiusura e blocco

Quando il portellone posteriore elettrico è aperto, questa funzione lo chiude e quindi blocca tutte le porte contemporaneamente.

Quando le procedure seguenti vengono eseguite e non vi sono chiavi elettroniche per il veicolo al suo interno, tutte le porte si bloccano quando il portellone posteriore elettrico si chiude completamente.

1. Chiudere tutte le porte tranne il portellone posteriore elettrico.

2. Avendo con sé una chiave elettronica, premere l'interruttore di blocco sul portellone posteriore elettrico.

Quindi il portellone posteriore elettrico inizierà a chiudersi automaticamente. Quando il portellone posteriore elettrico è chiuso, tutte le porte si bloccano contemporaneamente e i segnali di funzionamento indicano che tutte le porte sono state bloccate.

Veicoli con doppio sistema di bloccaggio: Il doppio sistema di bloccaggio non funziona in questo momento.

■ Condizioni di funzionamento della funzione chiusura e blocco

Questa funzione può essere utilizzata quando tutte le seguenti condizioni sono soddisfatte:

• Non viene rilevata la presenza di una chiave elettronica all'interno del veicolo.
• Sono chiuse tutte le porte tranne il portellone posteriore elettrico.
• L'interruttore power è in posizione Off.

■ Funzione di protezione antibloccaggio

I sensori sono installati sui lati destro e sinistro del portellone posteriore elettrico.

Quando il portellone si sta chiudendo automaticamente e i sensori vengono premuti a causa della pressione di un oggetto, ecc., la funzione di protezione antibloccaggio si attiva.

Da quella posizione il portellone si sposta automaticamente un poco nella direzione opposta, quindi la funzione si interrompe.

■ Funzione di blocco con esclusione del portellone posteriore

Questa funzione esclude il blocco del portellone posteriore elettrico quando questo è aperto. Se vengono eseguite le operazioni seguenti, si bloccano tutte le porte tranne il portellone posteriore elettrico che si bloccherà quando sarà completamente chiuso.

1. Chiudere tutte le porte, tranne il portellone posteriore.

2. Eseguire un'operazione automatica di chiusura del portellone posteriore elettrico e bloccare le porte con il radiocomando a distanza o il sistema di apertura/avviamento intelligente mentre il portellone posteriore elettrico si sta chiudendo.

• Se la chiave elettronica viene appoggiata all'interno del veicolo dopo l'inizio di un'operazione di chiusura tramite la funzione di blocco con esclusione porta, la chiave elettronica potrebbe rimanere chiusa all'interno del veicolo.
• Se il portellone posteriore non si chiude completamente per intervento della funzione di protezione antibloccaggio, ecc., mentre il portellone posteriore si sta chiudendo automaticamente in seguito all'esecuzione di un'operazione di blocco con esclusione porta, la funzione di blocco con esclusione porta viene annullata e tutte le porte vengono sbloccate.
• Prima di lasciare il veicolo, assicurarsi che tutte le porte siano chiuse e bloccate.

■ Quando si ricollega la batteria a 12 Volt

Per attivare il corretto funzionamento del portellone posteriore elettrico, chiudere il portellone posteriore manualmente.

■ Se il dispositivo di apertura del portellone posteriore non è funzionante

Il portellone posteriore può essere sbloccato dall'interno.

1. Rimuovere la copertura.

Per proteggere la copertura, interporre uno straccio tra il cacciavite a testa piatta e la copertura, come mostrato in figura.

2. Allentare la vite ruotandola in senso antiorario.

Veicoli senza portellone posteriore elettrico

Veicoli con portellone posteriore elettrico

3. Ruotare la copertura in senso antiorario.

Veicoli senza portellone posteriore elettrico

Veicoli con portellone posteriore elettrico

4. Spostare la leva.

Utilizzare un cacciavite a testa piatta per spostare la leva.

Veicoli senza portellone posteriore elettrico

Veicoli con portellone posteriore elettrico

5. Per l'installazione, eseguire in senso inverso i passaggi elencati.

■ Personalizzazione

Alcune funzioni possono essere personalizzate.

AVVISO

■ Dispositivo di chiusura del portellone posteriore

• Nel caso in cui il portellone posteriore fosse lasciato leggermente aperto, il dispositivo di chiusura del portellone posteriore lo chiuderà automaticamente fino alla posizione di chiusura completa.

  Trascorrono diversi secondi prima che il dispositivo di chiusura del portellone posteriore entri in funzione. Prestare attenzione perché le dita o altro non rimangano intrappolati nel portellone posteriore, in quanto ciò potrebbe causare fratture o altre lesioni gravi.

• Prestare attenzione quando si utilizza il dispositivo di chiusura del portellone posteriore poiché continua a funzionare anche quando il sistema del portellone posteriore elettrico viene disattivato.

■ Portellone posteriore elettrico

Adottare le seguenti precauzioni durante l'azionamento del portellone posteriore elettrico. La mancata osservanza potrebbe provocare lesioni gravi o mortali.

• Controllare che l'area circostante sia sicura e accertarsi che non vi siano ostacoli o altro che possano causare l'intrappolamento degli effetti personali.
• Se qualcuno si trova nelle vicinanze, accertarsi della sua incolumità e informarlo che il portellone posteriore sta per essere aperto o chiuso.
• Se il sistema del portellone posteriore elettrico viene disattivato mentre il portellone posteriore è in funzione, il portellone smetterà di funzionare. Il portellone posteriore deve quindi essere azionato manualmente. Prestare particolare attenzione in questa situazione, poiché il portellone posteriore potrebbe aprirsi o chiudersi improvvisamente.
• Se le condizioni di funzionamento del portellone posteriore elettrico non sussistono più, potrebbe attivarsi un cicalino e il portellone posteriore potrebbe arrestarsi durante l'apertura o la chiusura. Il portellone posteriore deve quindi essere azionato manualmente.

  Prestare particolare attenzione in pendenza in questa situazione, poiché il portellone posteriore potrebbe muoversi improvvisamente.

• Se il veicolo si trova in pendenza, il portellone posteriore potrebbe richiudersi improvvisamente dopo essersi aperto.

  Assicurarsi che il portellone posteriore sia completamente aperto e sicuro.

• Nelle seguenti situazioni, il portellone posteriore elettrico potrebbe rilevare un'anomalia e interrompere il funzionamento automatico. In questo caso, il portellone posteriore deve quindi essere azionato manualmente. In questa situazione occorre prestare particolare attenzione, in quanto l'interruzione dell'operazione potrebbe causare l'apertura o la chiusura improvvisa del portellone posteriore, provocando un incidente.
  • Quando il portellone posteriore entra in contatto con un ostacolo
  • Quando la tensione della batteria a 12 Volt subisce un brusco calo, ad esempio quando l'interruttore power viene portato su ON o quando il sistema ibrido viene avviato durante il funzionamento automatico
• Se si installa un oggetto pesante sul portellone posteriore, il portellone posteriore potrebbe non funzionare, causando un malfunzionamento, oppure potrebbe richiudersi improvvisamente dopo essere stato aperto, causando l'intrappolamento e lesioni alle mani, alle braccia, alla testa o al collo delle persone presenti. Non applicare al portellone posteriore accessori diversi da quelli originali Toyota.

■ Funzione di protezione antibloccaggio

Adottare le seguenti precauzioni. La mancata osservanza potrebbe provocare lesioni gravi o mortali.

• Non utilizzare mai alcuna parte del corpo per attivare intenzionalmente la funzione di protezione antibloccaggio.
• La funzione di protezione antibloccaggio potrebbe non funzionare se qualcosa rimane intrappolato poco prima della chiusura completa del portellone posteriore.

  Prestare attenzione al fine di evitare che le dita o altro rimangano intrappolati.

• La funzione di protezione antibloccaggio potrebbe non funzionare in base alla forma dell'oggetto rimasto intrappolato.

  Prestare attenzione al fine di evitare che le dita o altro rimangano intrappolati.

NOTA

■ Alberini del portellone posteriore

Il portellone posteriore è munito di alberini che lo mantengono in posizione.

Adottare le seguenti precauzioni. La mancata osservanza potrebbe provocare il danneggiamento e il conseguente malfunzionamento dell'alberino del portellone posteriore.

• Non applicare oggetti estranei come etichette, fogli di plastica o adesivi sull'asta dell'alberino.
• Non applicare al portellone posteriore accessori diversi da quelli originali Toyota.
• Non mettere la mano sull'alberino né esercitare su di esso forze laterali.

■ Per evitare il malfunzionamento del dispositivo di chiusura del portellone posteriore

Non esercitare forza eccessiva sul portellone posteriore mentre è in funzione il dispositivo di chiusura del portellone posteriore. L'applicazione di una forza eccessiva potrebbe causare il malfunzionamento del dispositivo di chiusura del portellone posteriore.

■ Per evitare il malfunzionamento del portellone posteriore elettrico

• Accertarsi che tra il portellone posteriore e il telaio non vi sia del ghiaccio che possa impedire il movimento del portellone posteriore. L'azionamento del portellone posteriore quando è presente un carico eccessivo sul portellone potrebbe causare un malfunzionamento.
• Non esercitare forza eccessiva sul portellone posteriore elettrico mentre il portellone è in funzione.
• Fare attenzione a non danneggiare i sensori (installati sui bordi destro e sinistro del portellone posteriore elettrico) con un coltello o un altro oggetto appuntito.

  Se un sensore viene scollegato, il portellone posteriore elettrico non si chiuderà automaticamente.
